控制箱接线实操

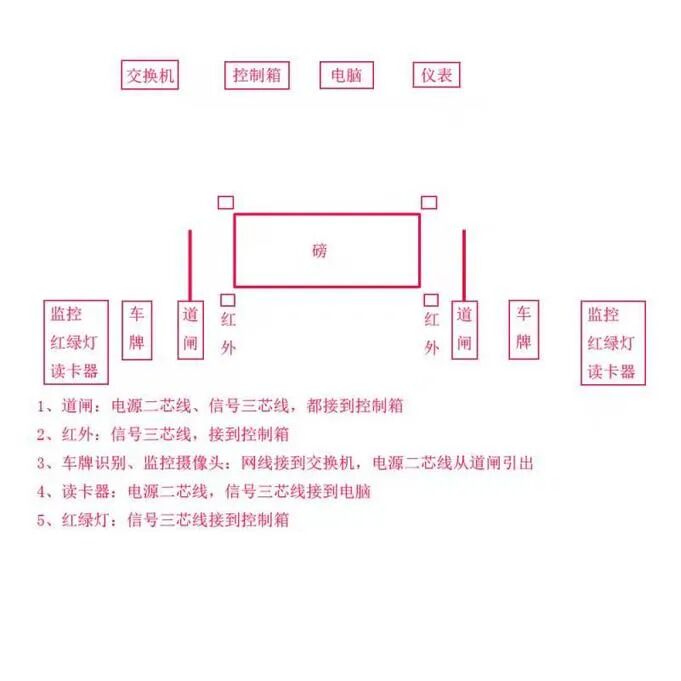

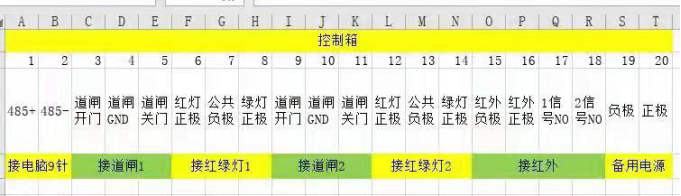

引脚 | 线数 | 外端 |
1 | 1 | 232转换头TR+ 485A |
2 | 1 | 232转换头 TR- 485B |
3 | 1 | 接道闸左手动开 |
4 | 2 | 接道闸左 GND |
5 | 1 | 接道闸左手动关 |
6 | 1 | 红灯1正极 |
7 | 2 | 红绿灯1 公共负极 |
8 | 1 | 绿灯1 正极 |
9 | 1 | 接道闸右手动开 |
10 | 2 | 接道闸右 GND |
11 | 1 | 接道闸右手动关 |
12 | 1 | 红灯2正极 |
13 | 2 | 红绿灯2 公共负极 |
14 | 1 | 绿灯2 正极 |
15 | 2 | 红外公共负 |
16 | 2 | 红外公共正 |
17 | 1 | 红外1信号 |
18 | 1 | 红外2信号 |
19 | 3 | GND |
20 | 3 | +12V |

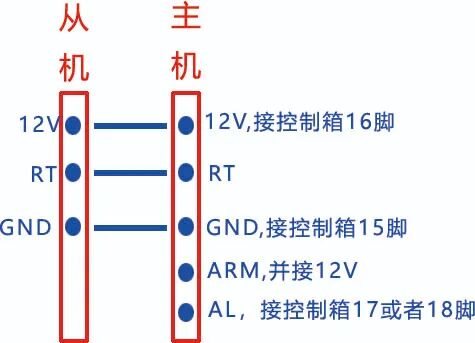

红外型号1接法
先打开红外主机,把跳线调成NO模式。
1、控制箱出来三芯线,信号 GND 12+ (接好后,红外GND脚应有2根线,12+脚应有3根线)
2、红外主机端,12+ 并 ARM
3、红外主机端,AL信号接到控制箱17 或18脚。
4、主从机接法:三芯线 GND RT 12+ 对应接

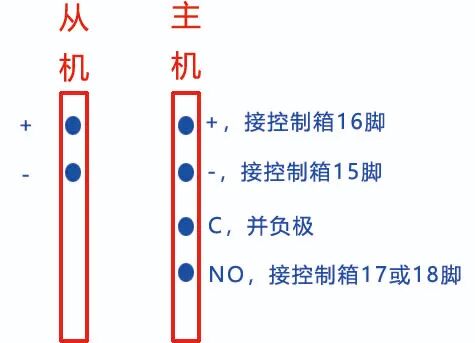

红外型号2接法
1、主机、从机之间,只接12V GND
2、主机的12V 和GND,接到控制箱,16脚正,15脚负。
3、主机的C端,并到负极。
4、主机的NO端,接到控制箱的红外信号,17或18脚
道闸主板旧型号--------红色车辆检测器接法
一、红色车检器1,2脚接220电源,并接道闸主板第一个绿块的 1,3。(1,2脚同时2根线)。
二、红色车检器7,8脚接很细的线----地感线圈
三、道闸主板第二个绿块,接到控制箱,看上表。
四、红色车检器3脚接道闸主板第四个绿块的2脚地感。
五、红色车检器4脚接道闸主板第三个绿块的2脚 GND。
道闸主板新型号--------红色车辆检测器接法
一、控制箱的3脚,接主板第一个绿块的2脚,开门。
二、控制箱的4,接主板第二个绿块的2脚,公共GND
三、控制箱的5,接主板第一个绿块的4脚,关门。
四、红色车检器的3,接主板第一个绿块的5脚,地感。
五、红色车检器的4,接主板第二个绿块的2脚,公共GND。
六、主板第一个黑块的1和3,接220V。
七、红色车检器的1和2,接220V,可以跟 第六点 并起来。
八、红色车检器7,8脚接很细的线----地感线圈
九、过车不能自动落杆,车检器灵敏度调到低。

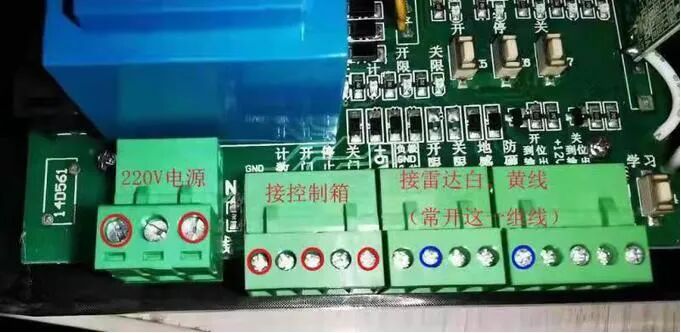

雷达接道闸

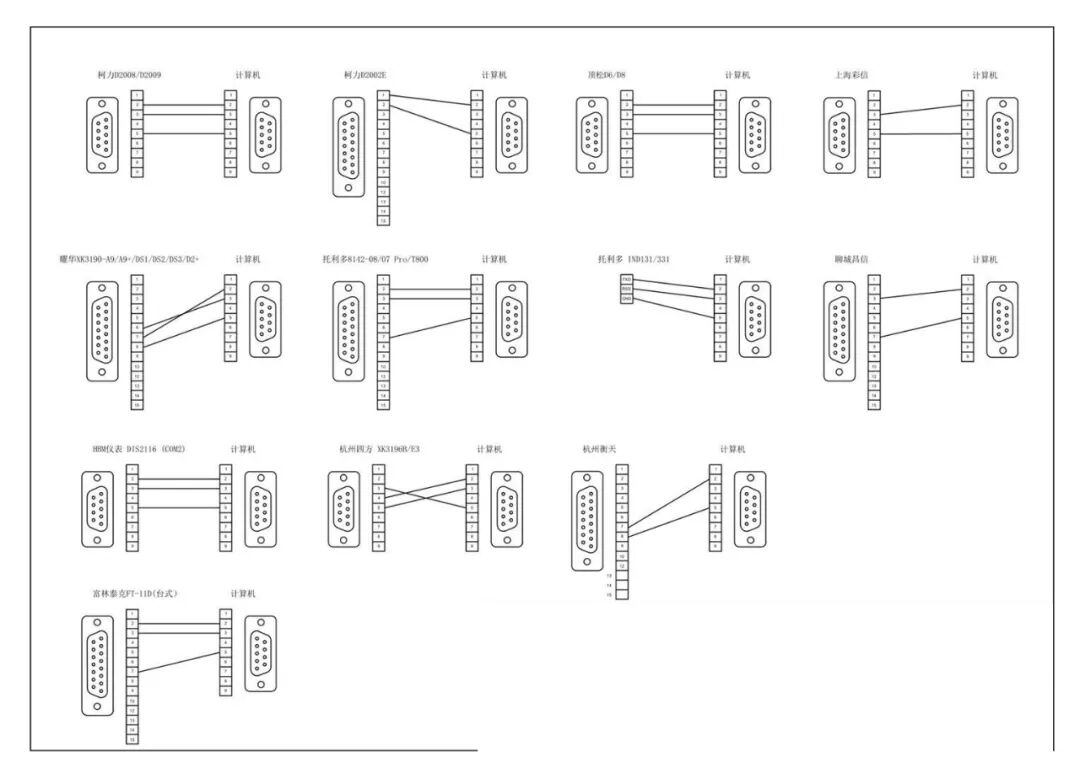

仪表接电脑
仪表15针,768 对 电脑9针 235
仪表9针 对 电脑 9针 2,5 对 2,5
控制器接电脑
RS232接法,不能控制红外,控制器上 1 2 对9针头 2 3 5地不接
RS485接法,控制器上 1 2 对485转换头 1 2 (+ -)
